設備用途：
本設備爲電站便攜式組件EL測試儀，是利用電緻發光原理開發的一種檢測太陽能組件内部缺陷的檢測設備，通過檢測結果的分析判斷，更好的控制來料的選擇和對不良組件快速定位并檢修，是太陽能電站生産商必不可少的檢測設備。
設備特點：
能夠快速檢測組件的焊接黑斑、破片/隐裂黑斑、電流等級混、電池工藝缺陷斷栅、
燒結網紋、污染、電池原材料污染、虛焊典型性等缺陷。
系統具備低電流 EL 測試、高電流 EL 遠看失效區，近看隐裂等功能。
操作方便、圖像清晰，可快速分析組件的缺陷。
系統配置有雙 WIFI 通道無線模塊，可通過手機平闆等設備在 100 米範圍内無線操作
設備檢測及傳輸判斷，同時可選配提供台式機掃碼錄入操作軟件。
柯派原圖成像傳輸系統，調節相機内部所有檢測參數，按缺陷類型分類圖片、查看所
有檢測圖片、查看當前圖片、下載、分享雲端、實時取景、删除、篩選等功能。
全自動平面區域對焦，不同于行業内的點對焦及手動對焦模式，具備全畫面清晰度分
布均勻，測試速度可達免對焦的0.01 秒速度。
設備參數 Parameters
| 型号 Modle | KP-P |
| 便攜式 EL 測試儀 | 快速檢測組件内部缺陷：隐裂、裂片、黑心等 |
| 相機參數 | 相機分辨率：2480 萬像素；高速高清；1-3 秒清晰成像； 内置無線 WIFI；全自動對焦；相機專用支架≥2.6 米。 |
| 應用類型 | 太陽能電站支架上組件及來料太陽能電池闆 |
| Wifi 控制器 | 提供無線 WIFI 數據傳輸功能； 160 米操控範圍；2-6 秒快速傳輸 |
| 樣品放置方式 | 組件在支架上無需拆卸也可檢測 |
| 工業平台 | IPAD Mini2 |
| 檢測類型 | 各種規格組件都可測試 |
| 電源模組 | 可選配 |
| 帳篷支架 | 防紅外帳篷；帳篷支架 |
| 聚焦模式 | 相機具備全自動對焦能力，無需人爲幹擾，無需任何外置設 備及輔助對焦工具，達到全畫面對焦。 |
| 測試系統 | 測試清晰成像時間：1-30 秒；上電模式：單塊組件直接上電 或者組件拆下來上電；檢測缺陷類型：隐裂黑斑、電流等級 混、電池工藝缺陷（斷栅、燒結網紋、污染）、電池原材料 污染、虛焊典型性等缺陷。 |
産品配置 Configuration
| Item | 描述 |
| 暗箱系統 | 暗室及支架1 套 |

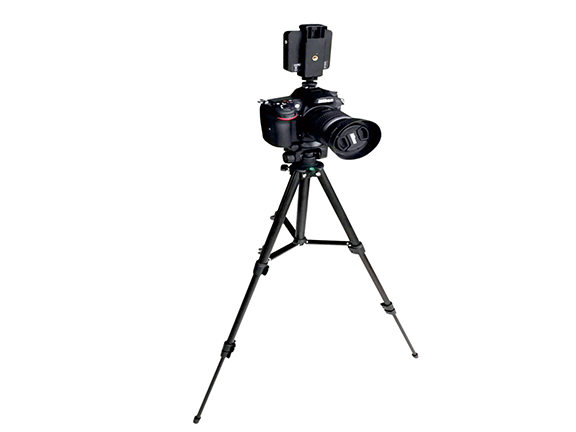

| 成像系統 | 測試相機 1 台、專用三角架1 台 |
| 便攜式電源 | 穩壓直流電源1 台（60V10A） |
| 數據系統 | 平闆電腦 1 台，無線 WIFI 傳輸器 |
| 相機 | WIFI COMS 相機（含鏡頭及濾光片等） |
| 測試支架 | 三腳相機支架 |
| 其它 | 拉杆箱 1 個 |
其它 Other
設備整體結構穩固，滿足戶外測試需求。攜帶方便并且有專門用于放置的拉箱提箱。
成像清晰，拍照時間短，相機基本參數可調，内置自動對焦，可無線傳輸。
