設備用途：
本設備爲高速電池片EL、IV測試儀一體機，是利用電緻發光與光伏特效應開發的一款檢測太陽能電池片内部缺陷的檢測設備，通過檢測結果、分析判斷，更好的控制電池片來料和生産過程中的産品質量問題，是太陽能電池片生産廠家必不可少的檢測設備。
設備特點：
1.同台設備兼容兩種功能，減少設備的成本、人員及設備的空間投入。
2.單多晶全自動分選，減少人員配置及人力成本投入。
3.實現高速高效的測試效果。
4.采用履帶傳輸料盒，保證設備不間斷運行上料。
5.料盒采用大容量料盒，減少上片次數，提高測試效率。
6.采用線性皮帶傳輸，減少人爲接觸，降低碎片率，提高産能。
7.采用伯努利吸盤上下料方式，可滿足客戶不同要求。
8.下料盒滿片後燈光和蜂鳴聲提醒卸料。
9.人機界面人性化，用戶操作簡單，便捷。
設備參數 Parameters

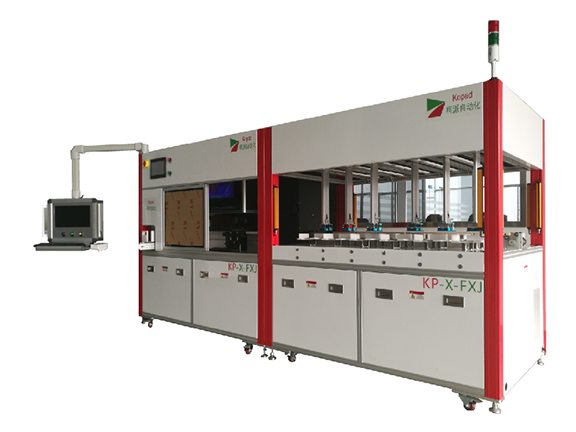

| 型号 Modle | KP-X-FXJ |
| 拍攝模式 | 直射式拍攝 |
| 應用類型 | 離線（offline）測試 |
| 監控區域 | 電池片抽檢、出貨全檢、組件來料抽檢、來料全檢 |
| 檢測類型 | 單晶/多晶矽太陽能電池片 |
| 樣品尺寸 | 156 mm-210mm（3、4、5、6、9、12 主栅） |
| 測試速度 | CT ≈ 1.55S (≈ 2300pcs/hr @ 連續模式，單片節拍) |
| 相機類型 | 高清高速工業相機 |
| 外形尺寸mm | 4000（L）*1400（W）*1800（H）,具體以實物爲準 |
| 分選方式 | 單多晶全自動辨識&人工分選 |
| 破片率 | ＜0.03% |
| Uptime | ＞99% |
産品配置 Configuration
| Item | 描述 |
| 光源類型 | 脈沖氙燈（AAA 級） |
| 光譜适配性 | 0.8-1.2 A 級 |
| 輻照不均勻性 | ≤0.2% A 級 |
| 光源壽命 | 10-30 萬次 與脈沖寬度有關 |
| 脈沖寬度 | 10-200ms 脈沖寬度連續可調 |
| 單機重複性 | ≤0.2% |
| 統計參數 | Isc、Voc、Pmax |
| 有效輻射面積 | 250mm*250mm |
輸入系統 Other
| Item | 輸入參數 |
| 電壓 | 220V；7000W |
| 氣壓 | 0.6~0.8MPa；管徑 8mm |
