設備用途：

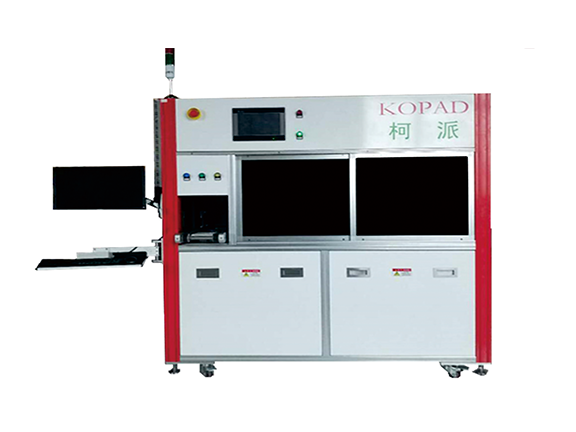

本設備爲高速電池片EL測試儀，是利用電緻發光原理開發的一種檢測太陽能電池片内部缺陷的檢測設備，通過檢測結果分析判斷，更好的
控制電池片來料和生産過程中的工藝問題是太陽能電池片廠家必不可少的檢測設備。
設備特點：
單多晶全自動分選，單台單人操作，減少人員配置及人力成本投入。
采用履帶連續上料，保證設備連續上料。
采用線性皮帶傳輸，減少人爲接觸，降低碎片率，提高産能。
料盒采用大容量料盒，減少上片次數，提高測試效率。
采用伯努利吸盤上下料，可滿足客戶不同需求。
人機界面人性化，用戶操作簡單，便捷。
分選片盒具有計數（可根據需求更改）功能，滿片後燈光和蜂鳴聲提醒卸料。
設備參數 Parameters
| 型号 Modle | KP-X |
| 拍攝模式 | 直射式拍攝 |
| 應用類型 | 離線（offline）測試 |
| 監控區域 | 電池片抽檢、出貨全檢、組件來料抽檢、來料全檢 |
| 檢測類型 | 單晶/多晶矽太陽能電池片 |
| 樣品尺寸 | 156 mm-210mm（3、4、5、6、9、12 主栅） |
| 測試速度時間 | EL(正偏) ≈ 1.2S (≈ 3000pcs/hr 連續模式，單片節拍) |
| 相機類型 | 高清高速工業相機 |
| 外形尺寸mm | 2050（L）*1400（W）*1800（H），具體尺寸以實物爲準 |
| 分選方式 | 單多晶全自動辨識&人工分選 |
| 檢測類型 | 正常片/隐裂片/低效片/斷栅/污染/黑邊等不良缺陷 |
| 破片率 | ＜0.03% |
| Uptime | ＞99% |
産品配置 Configuration
| Item | 描述 |
| 料盒傳輸模組 | 不間斷履帶傳輸料盒 |
| 料盒樣式 | 單個料盒可放300 片，履帶上可放兩個料盒 |
| 取料直線模組 | 不間斷上料，伯努利真空吸盤 |
| 量測模組 | 可快捷切換探針規格，無需人工調整探針水平 |
| 下料模組 | 伯努利真空吸盤抓取電池片 |
| 下料控制器 | 手動下料控制器（5 個分選按鈕，1 個暫停按鈕） |
| 電源控制器 | 穩流穩壓電源（可調節） |
輸入系統 Other
| Item | 輸入參數 |
| 電壓 | 220V；1000W |
| 氣壓 | 0.6~0.8MPa；管徑8mm |
