設備用途：

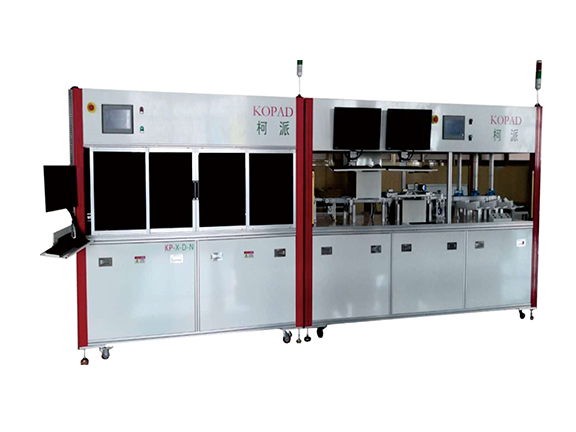

本設備爲電池片EL+顔色外觀一體機，是利用電緻發光和LAB算法原理開發的一種檢測太陽能電池片内部缺陷和顔色外觀的檢測設備，通過檢測結果分析判斷，解決電池片生産線上電池片的質量、工藝檢測及分選問題，同時通過提供缺陷數據輔助工藝改進及定位，是太陽能電池片廠家必不可少的檢測設備。
設備特點：
1.同台設備兩種功能，減少設備成本投入及空間投入。
2.單多晶全自動分選，減少人員配置及人力成本投入。
3.實現高速高效的測試效果，滿足兩條線的全檢産能。
4.不間斷雙上料系統，保證設備的連續性、提高設備效率。
5.料盒采用大容量料盒，減少上片次數，提高測試效率。
6.采用線性皮帶傳輸，減少人爲接觸，降低碎片率，提高産能。
7.采用伯努利吸盤上下料方式，可滿足客戶不同要求。
8.下料盒滿片後燈光和蜂鳴聲提醒卸料。
9.人機界面人性化，用戶操作簡單，便捷。
設備參數 Parameters
| 型号 Modle | KP-X-C-N |
| 拍攝模式 | 直射式拍攝 |
| 應用類型 | 離線（offline）測試 |
| 監控區域 | 電池片抽檢、出貨全檢、組件來料抽檢、來料全檢 |
| 檢測類型 | 單晶/多晶矽太陽能電池片 |
| 樣品尺寸 | 156 mm-210mm（3、4、5、6、9、12 主栅） |
| 測試速度時間 | CT ≈ 0.45S (≈ 8000pcs/hr @ 連續模式，單片節拍) |
| 相機類型 | 高清高速工業相機 |
| 外形尺寸mm | 5000（L）*1400（W）*1800（H），具體尺寸以實物爲準 |
| 分選方式 | 單多晶全自動辨識 |
| 破片率 | ＜0.03% |
| Uptime | ＞99% |
産品配置 Configuration
| Item | 描述 |
| 料盒傳輸模組 | 不間斷雙上料模式，雙上料盒 |
| 料盒樣式 | 單個料盒可放 300 片，每台兩個料盒同時上料 |
| 取料直線模組 | 不間斷雙上料，伯努利真空吸盤 |
| 量測模組 | 可快捷切換探針規格，具備無需人工調整探針水平的機構 |
| 下料模組 | 伯努利真空吸盤抓取電池片 |
| 下料控制器 | 手動下料控制器（4 個分選按鈕，1 個暫停按鈕） |
| 電源控制器 | 穩流穩壓電源（可調節） |
| 光源 | 穩定均勻的正面光源 |
輸入系統 Other
| Item | 輸入參數 |
| 電壓 | 220V；6000W |
| 氣壓 | 0.6~0.8MPa；管徑 8mm |
